Все понимают, что трёхмерная модель здания нуждается в модели окружающей поверхности земли. Повезло тем архитекторам, конструкторам и инженерам которые имеют возможность получить топографические данные в 3D виде, а не “поднимать” поверхность вручную. Но вот грамотно распорядится полученной  моделью получается не у всех. Попробуем разобраться.

                В нашем коллективе мы отработали довольно удобный механизм взаимодействия между сотрудниками отдела генеральных планов  и остальными отделами.  В первую очередь мы сформулировали взаимные требования к содержанию файлов передаваемых как от ГП к АР, так и в обратную сторону.

                Содержание DWG файла ГП:

·         3D поверхность земли в виде примитивов DWG (треугольники).

·         3D поверхность земли в виде набора линий-горизонталей (с шагом 10 см. по высоте).

·         2D генеральный план с указанием отметок нулей зданий.

Примечание: поверхность в виде треугольников или горизонталей из основной поверхности создаётся в Civil 3D в пару кликов.

                Содержание DWG файлов АР:

·         Отдельный файл с планом для каждого характерного этажа с отключенными элементами оформления (кроме отметок уровней и крайних осей). Экспорт из Revit с применением общих координат.

·         Отдельный файл с 3D моделью с отображением основных элементов здания (стены, крыши, перекрытия, колонны и т.п.). Экспорт из Revit с применением общих координат.

            Cхема обмена Civil 3D – Revit  выглядит следующим образом:

Создание файла топографии Revit

1.       Создаётся новый файл Revit

2.       Создаём 2D вид плана с секущей плоскостью заведомо выше всех сооружений на площадке (от уровня моря). Подгружаем на него 2D генеральный план внешней ссылкой. Для ускорения работы лучше связывать лишь с необходимым набором слоёв. При загрузке следует выбрать “Только текущий” вид и размещение по совмещению начал.

3.       Подгружаем внешней ссылкой файлы Revit с сооружениями и выравниваем их в плане в соответствии с расстановкой на местности.

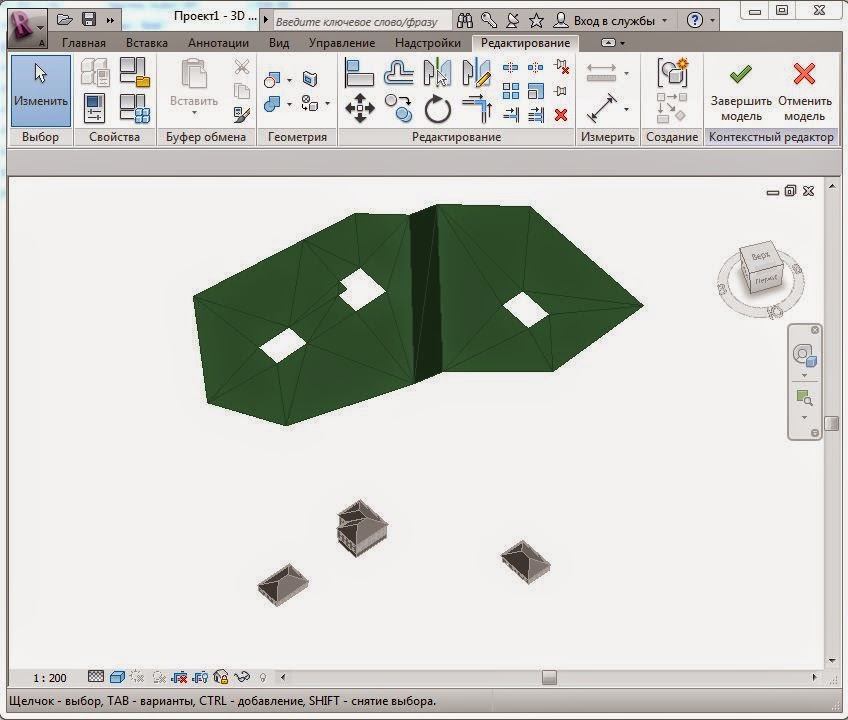

4.       Перейти на {3D} вид и создать контекстное семейство с категорией “топография”.  Не выходя из режима создания семейства , подгружаем в него DWG файл содержащий слой содержащий поверхность земли в виде треугольников (при загрузке следует указать только слой с поверхностью и размещение по совмещению начал).

5.       Перейдём на вид в плане и построим произвольный разрез по каждому зданию. Затем на этих разрезах перемещаем здания вверх в соответствии с отметкой, полученной из ГП.

      На данном этапе файл готов к использованию в качестве справочной информации в проектах сооружений. Поверхность и схема генерального плана в нём легко обновляются, а модель не насыщена полигонами и легко вращается на 3D виде.

6.       Теперь, чтобы передать в файлы сооружений информацию об их расположении в пространстве и избежать необходимости ручного выравнивания файлов относительно друг друга, передадим общую систему координат в файл каждого здания.

a.       Выбрать экземпляр здания.

b.      В свойствах экземпляра войти в меню “Общая площадка”

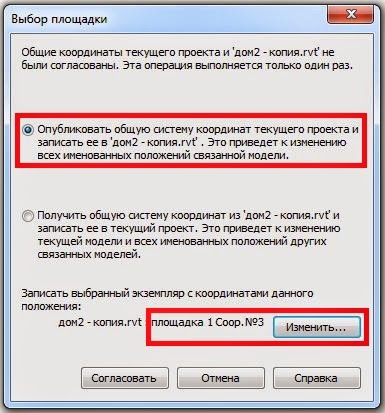

c.       Создать новое положение в файле сооружение и выбрать “Опубликовать общую систему координат…”

d.      Повторить пункты a, b и с  для каждого сооружения

7.       Сохраним файл с топографией. При сохранении необходимо подтвердить изменения во вложенных файлах. Если файлы с сооружениями используют рабочие наборы, то рабочий набор “Сведения о проекте ” в них окажется занятым пользователем опубликовавшим систему координат.

Загрузка топографии в файл проекта АР

1.       В файл сооружения можно вставлять ссылкой файл с топографией Revit с размещением “Авто - по общим координатам”.

2.        Если в файле сооружения выбрать созданное размещение активным, то на планах и разрезах  появится возможность отобразить отметку уровней и перекрытий от уровня моря и повернуть вид по реальному северу.

Загрузка топографии в файл проекта

смежных специальностей

1.        Файлы проекта смежных специальностей изначально связываются с файлом АР и файлами других специальностей по выравниванию “Авто – совмещение начал”.

2.       Затем следует создать в проекте новое положение и сделать его текущим

3.       Далее следует выбрать вложение архитектурной модели и в свойствах экземпляра войти в меню “Общая площадка”.

4.       В диалоговом окне выберем созданное положение и пункт “Получить общую систему координат…”

5.       Теперь файл топографии можно связать с размещением “Авто – по общим координатам”. Также можно связать файлы рядом стоящих сооружений, и они автоматически встанут на своё место.

Подробнее процесс описан на видео:

Во второй части рассмотрим создание топографии элементами Revit и обратный экспорт геометрии архитектурной части в файл Civil 3D
